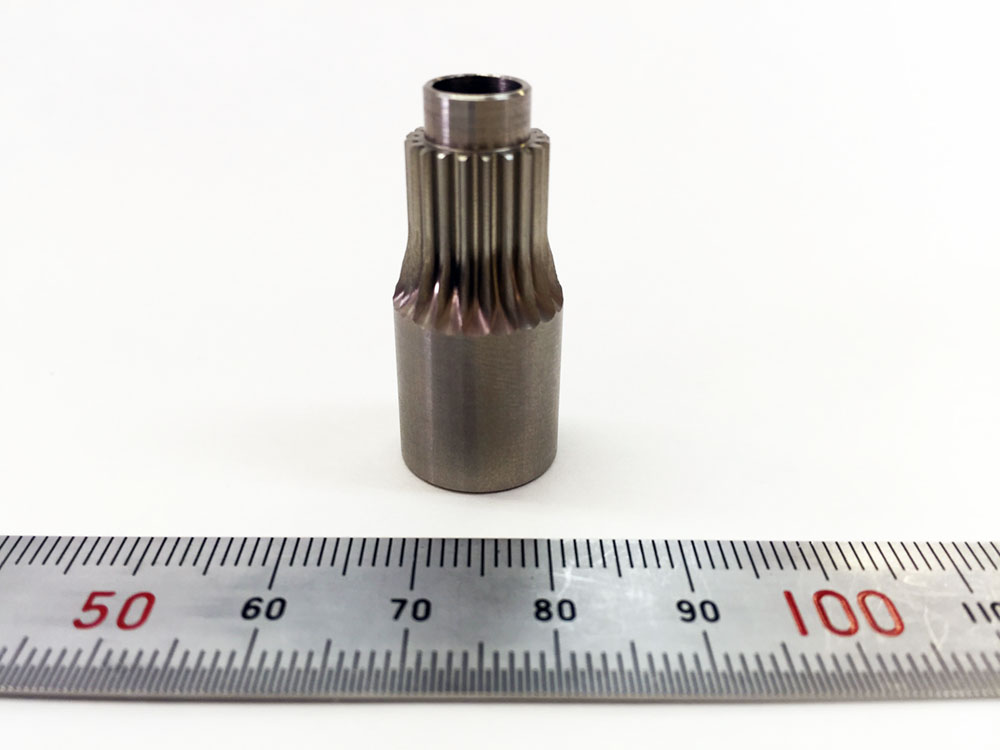

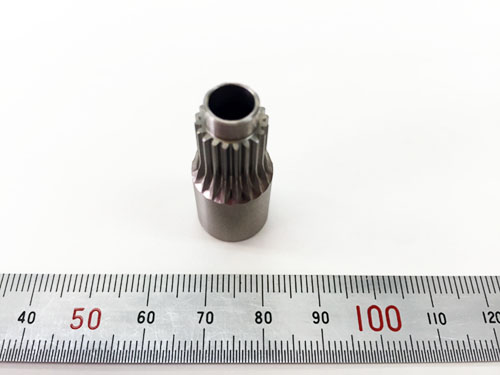

平歯車 (Spur Gear)

円筒に歯すじを回転軸と平行な直線に切った、最も普通の歯車です。

モジュール:0.5

歯数:20

歯車外径:φ11

歯車精度等級:JIS B1702-1 N8級

全長:31.8

材質:SUS303

特徴:モーター軸などの軸に直結したいピニオンの形状の例です。この例では、ベアリング収納のスペースも設けてあります。

写真をクリックすると拡大表示されます。

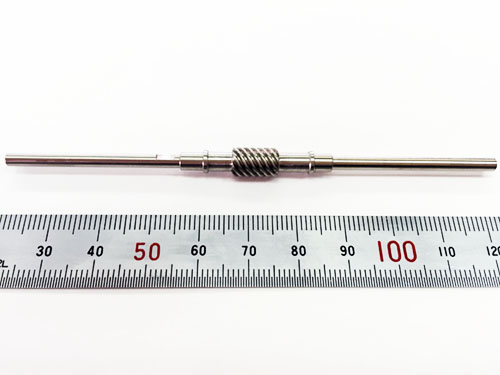

はすば歯車 (Helical Gear)

歯筋がねじれている円筒歯車です。平歯車と違いギア歯面の接触面積の違いから騒音が低減されます。

モジュール:0.4

歯数:7

ねじれ方向:右

角度:60°

歯車外径:φ6.4

歯車精度等級:JIS B1702 5級

全長:104

材質:SUS303

特徴:ねじれ角60°の強ねじれはすば歯車(ネジ歯車)の例です。通常、45°以上のねじれ角のはすばの切削には、 機械的制約を受ける場合が多いです。

写真をクリックすると拡大表示されます。

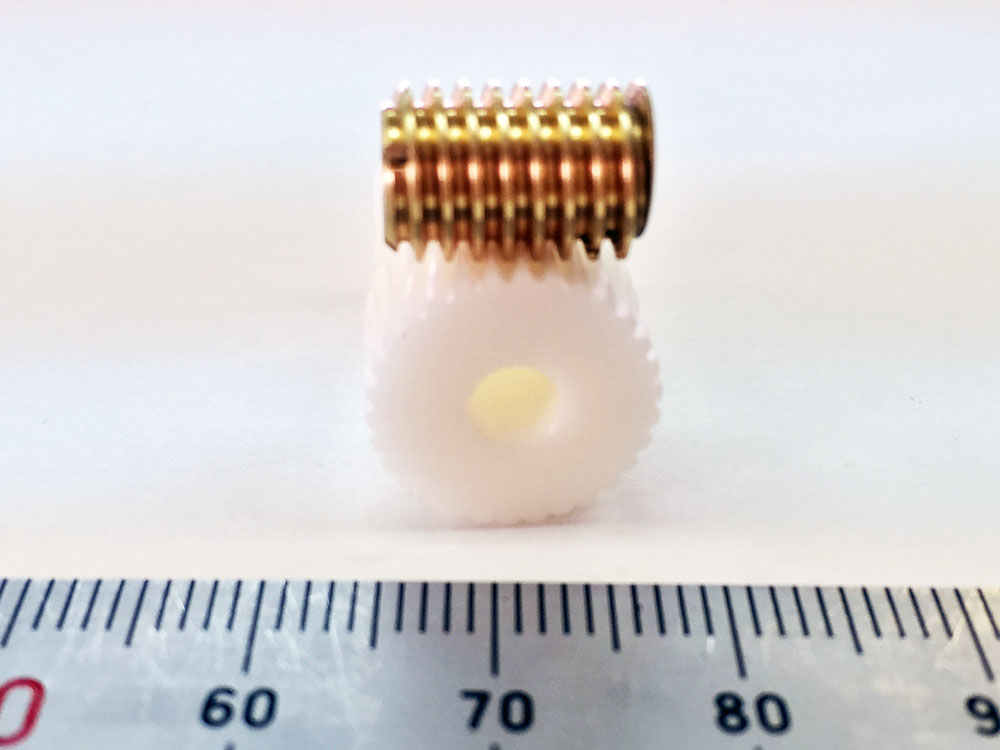

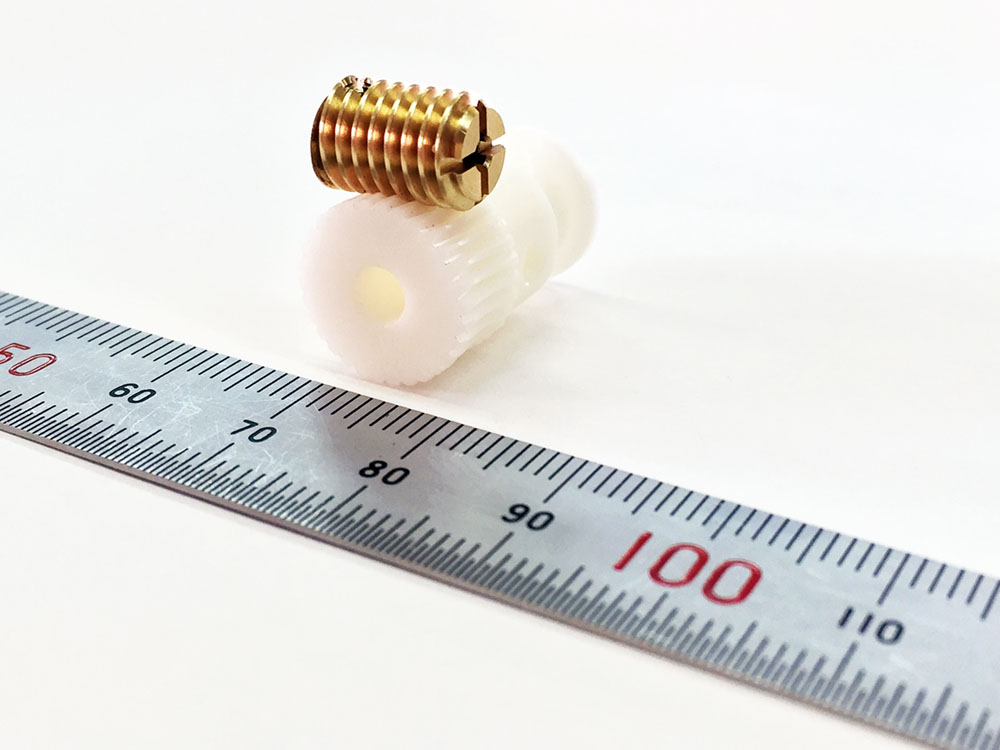

ウォームギア

ウォームとウォームホイールからなる歯車対をウォームギアといいます。

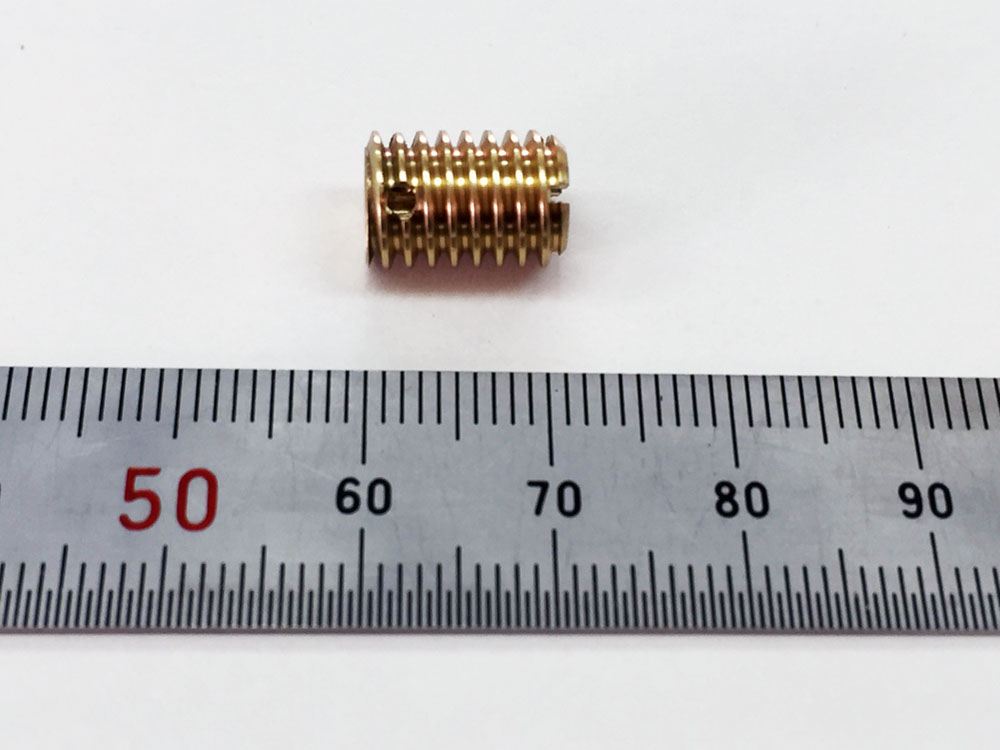

部品名:ウォーム

歯直角モジュール:0.4

ねじれ方向:右

進み角:3°17'

歯車外径:7.8

全長:11.2

材質:C3604

特徴:小型ウォームの例です。内径φ2で小型モーターの軸に直結する設計となっています。

部品名:ウォームホイール

モジュール:0.4

ねじれ方向/角度:右/3°17'

歯車外径:φ13.2

のど径:φ12.82

全長:22.4

材質:NW-02

特徴:上記ウォームと噛み合う樹脂製の小型ウォームホイールの例です。

写真をクリックすると拡大表示されます。

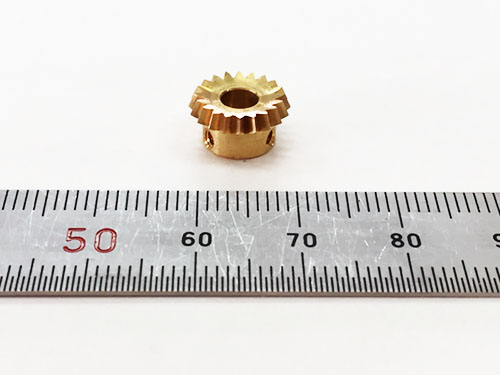

ベベルギア(Straight Bevel Gear)

傘歯車

モジュール:0.5

歯数:20

歯先円錐角:23°5'

ピッチ円径:φ10

材質:C3604

特徴:ストレートベベルギア(スグ歯傘歯車)の例です。モジュール0.5~1.5まで対応可能です。 (但し、カッターが用意されていないものは、非常に高価であり、段取り時間も平歯車などと比べ数倍の所要時間となります。)

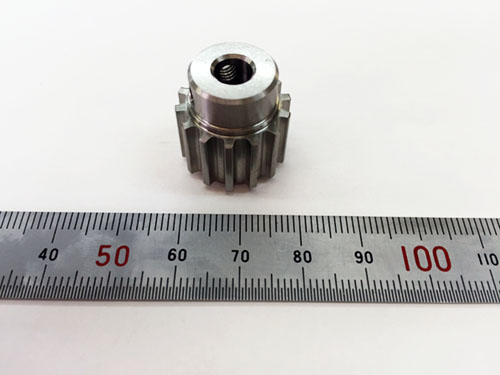

タイミングプーリー

タイミングベルトを使用し、距離のある軸間に動力を伝える歯車です。

ベルトピッチ:4.5mm

歯数:14

歯車外径:φ19.29

全長:20.2

材質:SUS303

特徴:ピッチ4.5mmの段付きベルト用プーリー(タイミングプーリー)の例です。 当社では、ピッチ2mm~5mmまで各種タイミングプーリーの製作に対応しております。

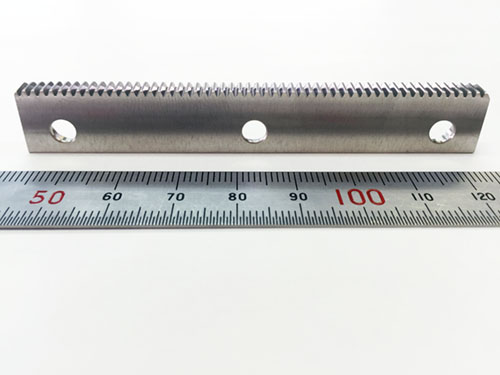

ラック

歯型:並歯

モジュール:0.5

歯車精度等級:JIS B1702 5級

全長:85

材質:SUS303

特徴:モジュール0.5の小型ラックの例です。相手は同モジュールのピニオン(小型歯車)となります。 ラックは、ピッチ円が無限大の平歯車の一部を切り取ったもので、直線状の歯車と通常歯車が噛み合います。

その他

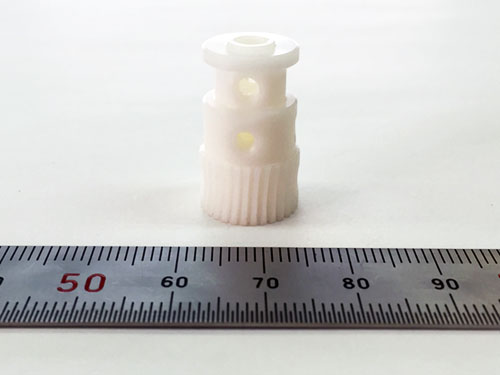

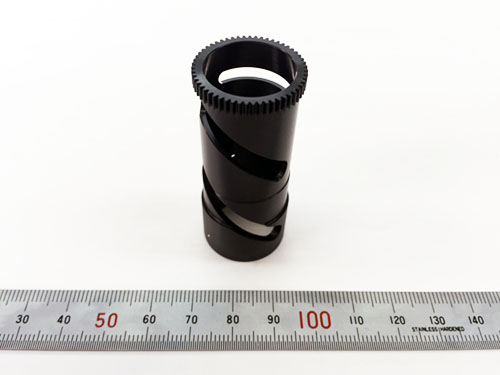

ギア付きカム

ギア付きカム
特徴
円筒カムの例。(カムデータに基づいて加工されている。)

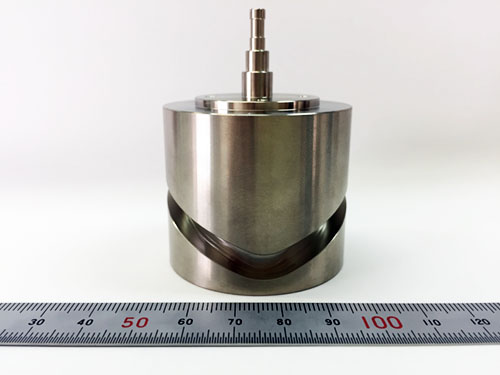

円筒カム

円筒カム
特徴
円筒カムの例。(カムデータに基づいて加工されている。)

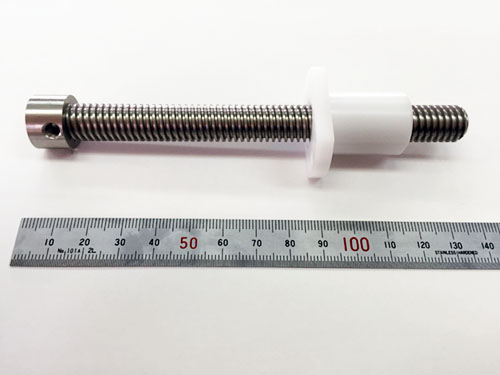

多条ネジ

多条ネジ
特徴
ピッチ2mm、リード4mmの2条ネジの例。多条ネジは、2条・3条ネジ等が多い。

ねじ

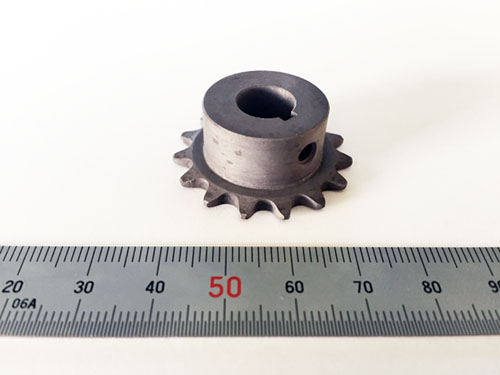

スプロケット
特徴
全長:13.2/歯形:JIS U形/ピッチ:6.35

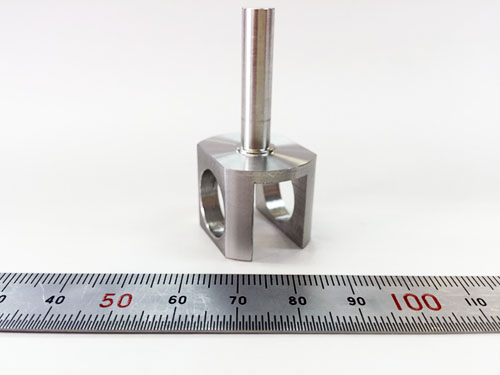

軸

特徴
旋盤加工とフライス加工の例。本部品は、複合機で同時加工されている。

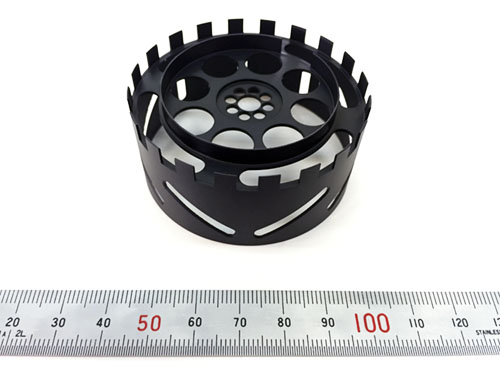

薄肉加工品

薄肉加工品
特徴
薄肉加工品の例。 肉厚0.5mmのアルミ部品。(加工後、表面処理されています。)
